Harwin为1.25mm间距连接器增加直角端接

2020/03/09

关注 豪英Harwin

让工业生产更加可靠互连

Harwin为您提供的新设计能够为线缆到电路板应用节省大量空间

03triangleCreated with Sketch.

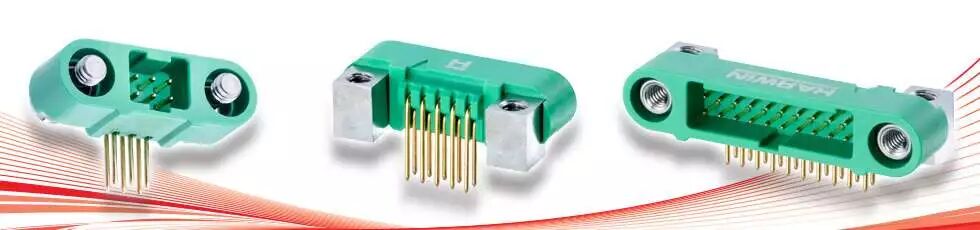

今年,Harwin扩大了屡获殊荣的Gecko-SL(Screw-Lok)产品范围,使其新包括了水平式公型连接器。在市场上非常成功的Gecko系列产品已经赢得了众多工程师的喜爱,能够提供比传统Micro-D连接器更加紧凑、更加轻巧的解决方案。


如果将公型穿板连接器设定为与PCB呈90°角,可提供更大的电路板布局灵活性,以最大程度地增加板上空间。这样可以将连接器放在PCB边缘,在PCB叠层的外侧横向布线。一种受益于这种连接方式的关键应用是CubeSats,其中许多设计都需要在密集的堆栈中涉及一系列PCB,所有电缆都需要布线到堆栈外部空间。在航空电子设备(尤其是无人机设计)、大型卫星、军事(例如雷达和便携式通信设备)、机器人和运动赛车等设计中,也存在类似的狭窄空间限制。


水平连接器也可与母型PCB连接器一起使用,以提供母板/子板设置,可用于代替模块化PCB或较大的设备系统。

Harwin的水平式Gecko-SL连接器配有不锈钢screw-loks,设计用于“锁前配合(Mate-Before-Lock)”,以易于使用,在拧紧螺丝之前,只需将接头完全推入即可。工程师可以选择具备板安装的标准screw-lok(在母型连接器上带有接合螺丝)或反向固定(在公型连接器上带有接合螺丝)。引脚数与Gecko-SL系列的其他产品完全匹配,可提供6到50个触点。
根据Harwin高可靠性连接器的要求,这些全新水平式组件具有业界领先的牢固性。 Gecko-SL的工作温度范围为-65℃~+ 150℃,具有强大的抗振动(在2kHz下20G,持续6小时)和抗冲击(高达100G)能力,并且排气量极低,满足NASA和ESA的指标要求。额定电流设置为单触点最大2.8A,如果所有触点均已加载,则每个触点最大为2A。
